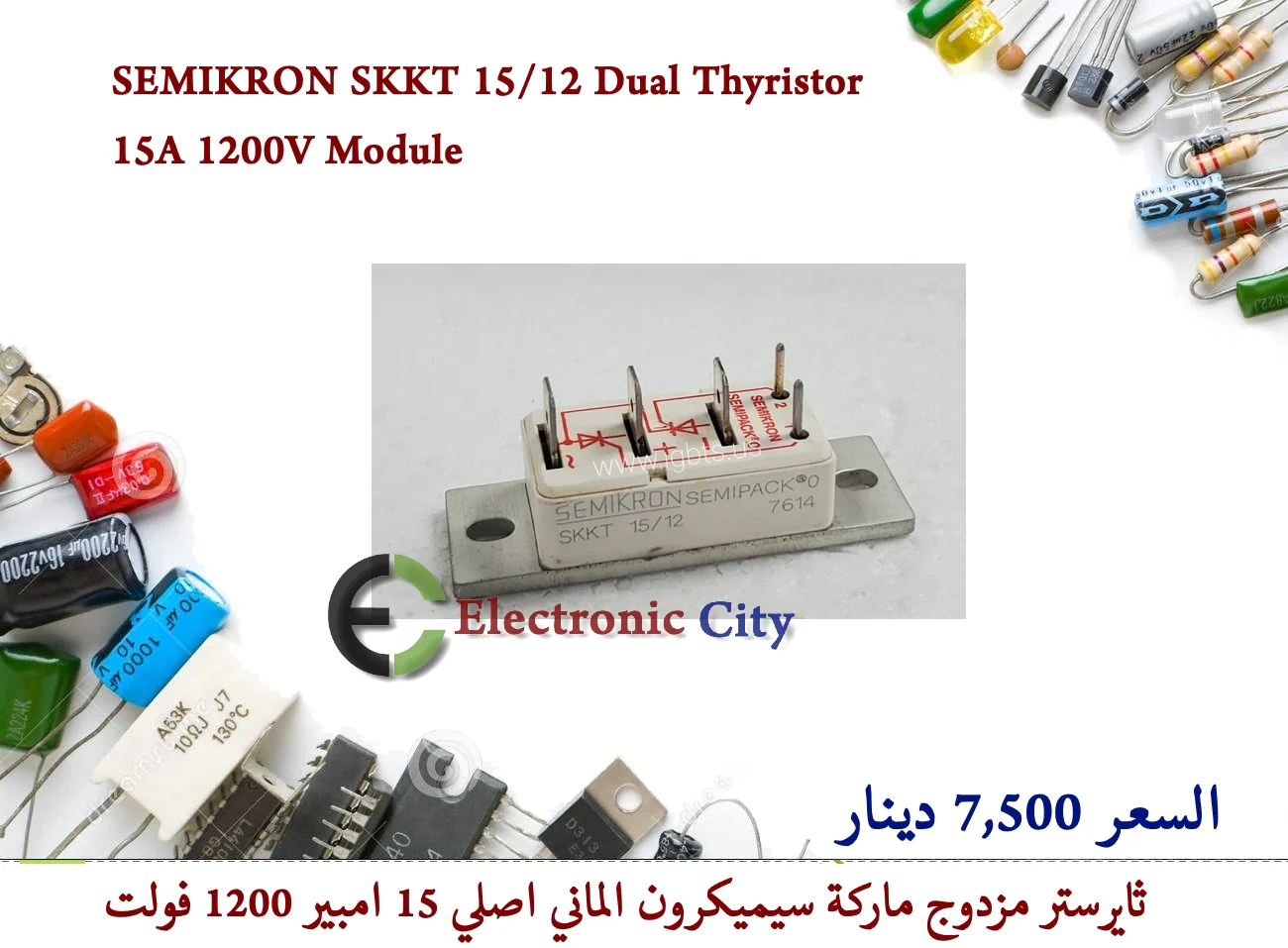

SEMIKRON SKKT 15-12 Dual Thyristor 15A 1200V Module

SEMIKRON SKKT 15-12 Dual Thyristor 15A 1200V Module





يعد الموديول Semikron SKKT 15/12 وحدة ثايرستور مزدوجة (Dual Thyristor) مصممة للتحكم في القدرة الكهربائية في التطبيقات الصناعية الخفيفة والمتوسطة. يتميز هذا الموديول بهيكل SEMIPACK 0 أو SEMIPACK 1 (حسب الإصدار)، وهو معزول كهربائياً لسهولة التركيب على المبردات الحرارية.



المواصفات الفنية (Technical Specifications)

• متوسط تيار الحالة (ITAV): يبلغ 15 أمبير، بينما يصل تيار الحمل الأقصى إلى 24 أمبير.
• أقصى جهد عكسي (VRRM): يتحمل حتى 1200 فولت، مما يجعله مناسباً للدوائر التي تعمل بجهد 380-480 فولت تيار متردد.
• تيار النبضة (ITSM): يتحمل تياراً لحظياً مفاجئاً يصل إلى 320 أمبير.
• جهد العزل: القاعدة المعدنية معزولة حرارياً وكهربائياً بجهد عزل لا يقل عن 2500 فولت (RMS).
• تيار البوابة (Gate Current): يتطلب تيار تحفيز بحدود 100 مللي أمبير.

التصميم والمميزات

• هيكل SEMIPACK: يتميز الموديول بوصلات ملحومة (Hard Soldered Joints) لزيادة الموثوقية تحت الضغوط الحرارية العالية.
• انتقال الحرارة: يعتمد على سيراميك أكسيد الألومنيوم لنقل الحرارة بكفاءة من الرقائق الإلكترونية إلى القاعدة المعدنية.
• سهولة التكامل: الوصلات الكهربائية غالباً ما تكون بنظام Faston أو مسامير (Screw Terminals) لتسهيل عملية التثبيت والتبديل.

التطبيقات الشائعة

يُستخدم موديول SKKT 15/12 بشكل أساسي في:

• التحكم في المحركات: دوائر التحكم في سرعة محركات التيار المستمر (DC Motors).
• التحكم في الحرارة: منظمات الحرارة للأفران الصناعية والعمليات الكيميائية.
• الإضاءة: أنظمة تعتيم الإضاءة الاحترافية (Dimming) في المسارح والاستوديوهات.
• محولات القدرة: دوائر التوحيد المحكومة (Controlled Rectifiers) في أجهزة الشحن واللحام.
